簡介
EDS-305/308/309/316系列5/8/9/16口以太網交換機給您的以太網連接提供經濟的解決方案。內嵌的智能報警功能，可以幫助系統維護者監控網絡的運行狀況。此一系列產品專為惡劣的工業環境設計，如在危險地點（Class I，Div. 2/ATEX），符合FCC、UL及CE標準。EDS-305/308/309/316系列包含了2類型號，分別是0~60°C的一般型號和-40~75°C的寬溫型號。這兩類產品各為工業應用環境中標準的和擴展的工作溫度所設計，并且通過了100%的燒機測試，可以滿足工業自動化控制的特殊需求，該EDS-305/308/309/316系列可以方便地安裝在導軌或在一個配電箱。
特點
?冗余24伏雙直流電源輸入
?電源故障和端口連接中斷時可以通過繼電器進行報警
?廣播風暴保護
?透明傳輸標有VLAN記號的封包
?工作溫度-40~75°C（寬溫型號）
硬件規格技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
處理類型：存儲和轉發
流控：IEEE802.3x全雙工，背壓式流控
交換機屬性MAC地址表大?。?/strong>1K（EDS-305/308/309）
封包緩沖區大?。?/strong>n/a（EDS-305），512Kbit（EDS-308/305）
接口光纖接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
DIP開關：啟用/禁用廣播風暴保護
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP口），100M（光口）
報警輸出：一路繼電器輸出報警，1A @ 24VDC

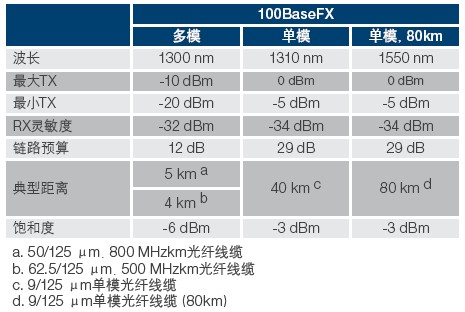

光纖
電源需求輸入電壓：
EDS-305/308：24VDC（12~48VDC），雙冗余輸入
輸入電流：
EDS-305：0.13A @ 24V
EDS-305-M/S：0.17A @ 24V
EDS-308：0.13A @ 24V
EDS-308-M/S：0.21A @ 24V
EDS-308-MM/SS：0.26A @ 24V
過載電流保護：
EDS-305，EDS-305-M，EDS-305-S，EDS-308：1.1A
EDS-308-M/S/MM/SS：1.6A
接口：1個可插拔的6針接線端子
反接保護：提供
機械特性包裝：金屬外殼，IP30防護
尺寸：
EDS-305/308/309系列：53.6 x 135 x 105mm（2.11 x 5.31 x 4.13in）
重量：
EDS-305/308/309系列：630g
安裝：導軌、壁掛安裝（可選套件）
工作環境工作溫度：
標準型號：0~60°C（32~140°F）
寬溫型號：-40~75°C（-40~167°F）
存儲溫度：-40~85°C（-40~185°F）
相對濕度：5~95%（無凝露）
安規認證Safety：
EDS-305系列：UL508，UL60950-1，CSA C22.2 No.60950-1
EDS-308：UL508，UL60950-1，CSA C22.2 No.60950-1，EN60950-1
Hazardous Location：UL/cUL Class I Division 2 ,Groups A/B/C/D，ATEX Zone2 Ex nC IIC
EMI：FCC Part15 Subpart B Class A，EN55022 Class A
EMS：
EN61000-4-2（ESD）Level3，EN61000-4-3（RS）Level3，EN61000-4-4（EFT）Level3，EN61000-4-5（Surge）Level3，EN61000-4-6（CS）（EDS-305/308：Level2；EDS-309/316：Level3）
Marine：DNV，GL
Shock：IEC60068-2-27
Freefall：IEC60068-2-32
Vibration：IEC60068-2-6
MTBF（平均無故障時間）：
EDS-305系列：422，000小時
EDS-308系列：255，000小時
數據庫：MIL-HDBK-217F，GB
保修保修期：5年
