產品簡介
Admas7212G-M12二層全千兆工業以太網交換機是武漢邁威專為工業通信領域研發的一款二層高性能以太網通信產品。 Admas7212G-M12支持12個千兆M12接口配置，不僅支持端口匯聚、VLAN、組播、QoS、快速冗余環等豐富的軟件特性，還支持Console、Web多種管理方式以及上位機網管軟件，為工業通信提供高性能和高可靠的解決方案。
產品特點

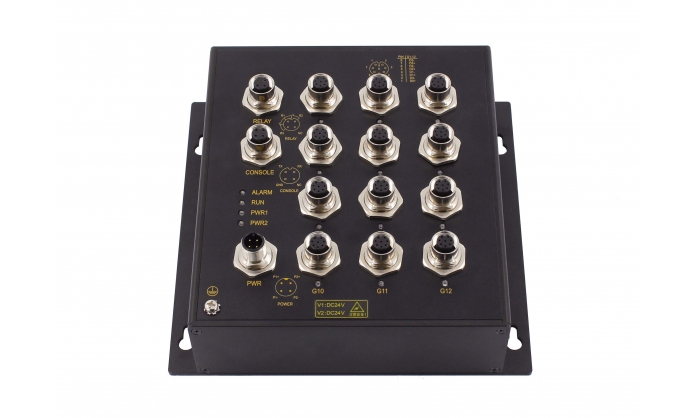

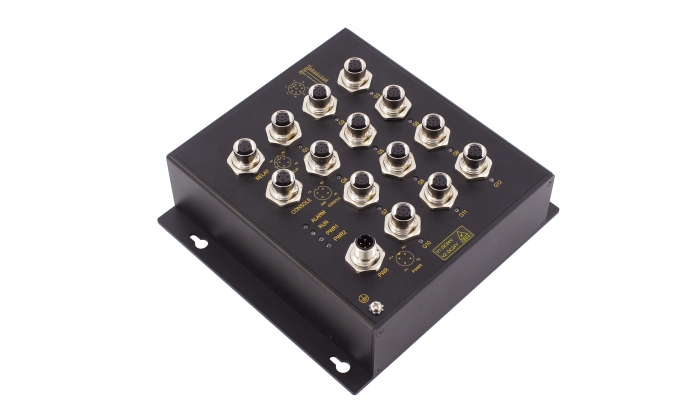

■ 支持12個M12千兆以太網接口，一路M12繼電器告警輸出，一路M12電源接口，一路M12 Console配置接口；
■ 支持指示燈狀態顯示；
■ 支持MW-Ring環網專利技術（故障恢復時間小于20ms）；
■ 支持靜態多播過濾技術，IGMP Snooping；
■ 支持廣播風暴抑制及端口速率控制功能；
■ 支持掉電狀態繼電器告警輸出；
■ 支持VLAN、QoS、端口匯聚、端口鏡像等網管功能；
■ 工業級寬溫設計，無風扇導熱設計。
典型應用
技術規格
軟件功能
|
交換功能
|
支持端口限速
支持端口匯聚
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持廣播風暴抑制
|
|
冗余技術
|
支持MW-Ring環網技術，自愈時間<20ms
支持MSTP/RSTP、EAPS
|
|
組播技術
|
支持IGMP
v1/v2/v3、IGMP snooping，支持GMRP
支持靜態組播，
|
|
服務質量管理
|
支持SP,WRR隊列調度
支持Qos設置
|
|
管理與維護
|
支持CLI、WEB管理方式
支持SNMPv1/v2c，可通過邁威上位機集中管理
支持軟件升級
支持上位機IP/MAC沖突告警
支持失電告警,電源告警 ,端口告警,支持端口鏡像
支持日志查看
支持Link-check
支持NTP
支持接受幀發送幀統計
|
性能參數
|
技術參數
|
|
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000Base-T)、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (優先級)、IEEE802.1x（訪問控制）
|
|
交換屬性
|
|
優先級隊列
|
8
|
|
VLAN數
|
4096
|
|
組播組數
|
256
|
|
MAC地址
|
16K
|
|
交換帶寬
|
24Gbps
|
|
交換延遲
|
<5μs
|
|
接口
|
|
千兆接口
|
數量：12個
|
|
接口形式：M12
|
|
接口速率： 10/100/1000M自適應
|
|
調試口
|
RS232，M12接口
|
|
電源端子
|
M12端子
|
|
傳輸距離
|
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
|
LED指示燈
|
|
后面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
|
電源狀態指示燈：PWR
|
|
電源指標
|
|
輸入電壓
|
DC24V(18-36VDC)；DC48V（36-72VDC）；DC110（40-160VDC）
|
|
整機功耗
|
＜15W@滿載
|
|
過載保護
|
支持
|
|
反接保護
|
支持
|
|
工作環境
|
|
工作溫度
|
-40℃~70℃
|
|
存儲溫度
|
-40℃~85℃
|
|
相對濕度
|
5%~95%（無凝露）
|
|
機械結構
|
|
外殼
|
IP60防護等級，鋁合金外殼
|
|
安裝
|
壁掛式安裝
|
|
尺寸
|
180mm×170mm×50.5mm
|
|
行業標準
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
|
自由落體
|
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
|
質保
|
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|
產品選型
|
訂單信息
|
|
Admas7212G-M12-12GT-DC24
|
12個千兆M12電口，標配雙路電源
|
|
Admas7212G-M12-12GT-DC110
|
12個千兆M12電口，標配單路電源
|
