• 電源故障和端口連接中斷時可以通過繼電器進行報警

• 廣播風暴保護

• 透明傳輸標有VLAN記號的封包

•

• 工作溫度-40～75℃（寬溫型號）

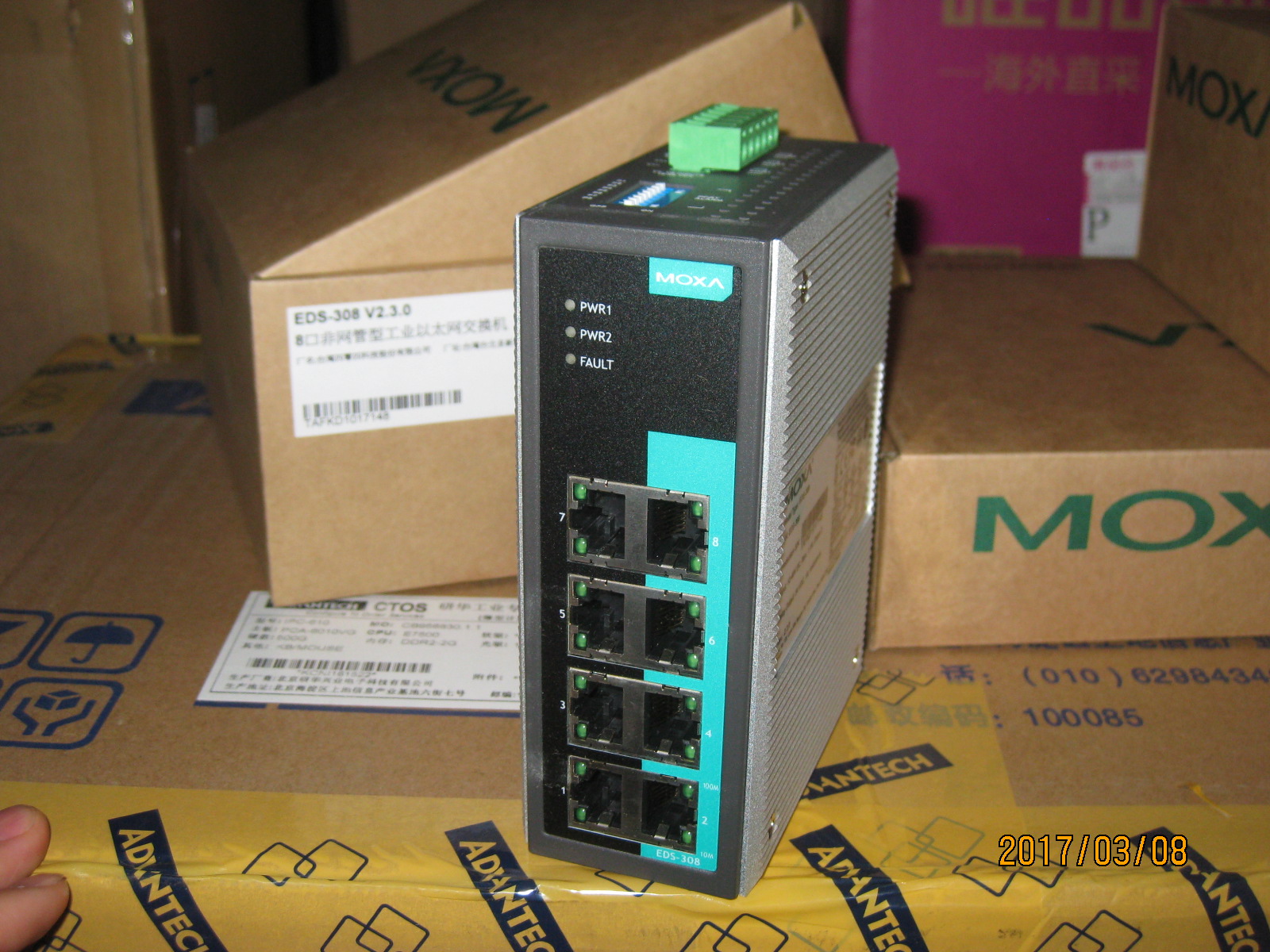

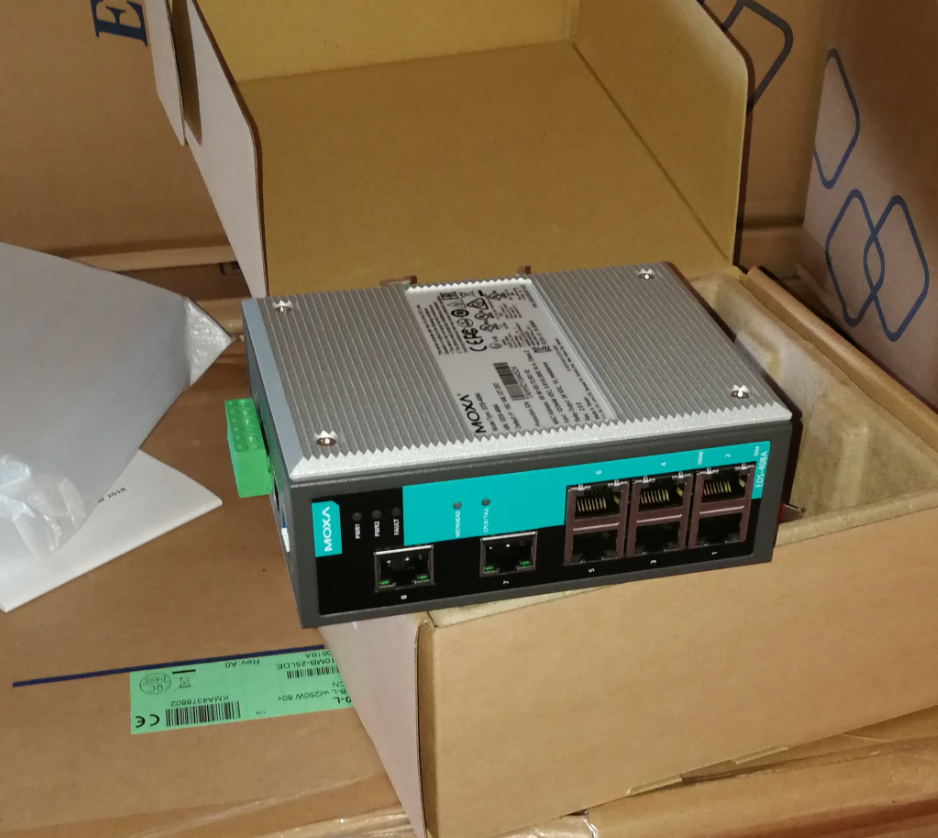

• EDS-308系列8口以太網交換機給您的以太網連接提供經濟的解決方案。內嵌的智能報警功能，可以幫助系統維護者監控網絡的運行狀況。此一系列產品專為惡劣的工業環境設計，如在危險地點（Class I，Div. 2/ATEX），符合FCC、UL及CE標準。EDS-308系列包含了2類型號，分別是0～60℃的一般型號和-40～75℃的寬溫型號。這兩類產品各為工業應用環境中標準的和擴展的工作溫度所設計，并且通過了100%的燒機測試，可以滿足工業自動化控制的特殊需求，該EDS-308系列可以方便地安裝在導軌或在一個配電箱。

  特點和優勢
  ? 冗余24伏雙直流電源輸入
  ? 電源故障和端口連接中斷時可以通過繼電器進行報警
  ? 廣播風暴保護
  ? 透明傳輸標有VLAN記號的封包


• ? 工作溫度-40～75℃（寬溫型號）

技術參數

• 交換機屬性



  MAC地址表大小: 1K（EDS-305/308/309）
  封包緩沖區大小: 512 Kbit


  接口



  光纖接口：100BaseFX端口（SC/ST接口）
  RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
  DIP開關：
  ? 端口斷線報警掩碼
  LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP口），100M（光口）
  報警輸出：一路繼電器輸出報警，1A @ 24 VDC

  光纖





  電源需求



  輸入電壓：24 VDC (12 to 48 VDC)，雙冗余輸入
  輸入電流：
  EDS-308：0.13 A @ 24 V
  EDS-308-M/S：0.21 A @ 24 V
  EDS-308-MM/SS：0.26 A @ 24 V
  過載電流保護：1.1 A
  接口：1個可插拔的6針接線端子
  反接保護：提供


  機械特性



  包裝：金屬外殼，IP30防護
  尺寸：53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
  重量：790 g
  安裝：導軌、壁掛安裝（可選套件）

  工作環境



  工作溫度：
  標準型號：0～60℃（32～140℉）
  寬溫型號：-40～75℃（-40～167℉）
  存儲溫度：-40～85℃（-40～185℉）
  相對濕度：5～95%（無凝露）


  安規認證



  Hazardous Locations: ATEX, Class I Division 2
  EMI: CISPR 32, FCC Part 15B Class A
  Maritime: DNV-GL
  EMC: EN 55032/24
  Vibration: IEC 60068-2-6
  EMS:
  IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
  IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
  IEC 61000-4-6 CS: 10 V
  IEC 61000-4-8 PFMF
  Safety: UL 508, UL 60950-1, CSA C22.2 No. 60950-1
  Shock: IEC 60068-2-27
  Freefall: IEC 60068-2-32

  MTBF（平均無故障時間）



  Time: 255,528 hrs
  Standards: MIL-HDBK-217F

  保修



  保修期：5年
