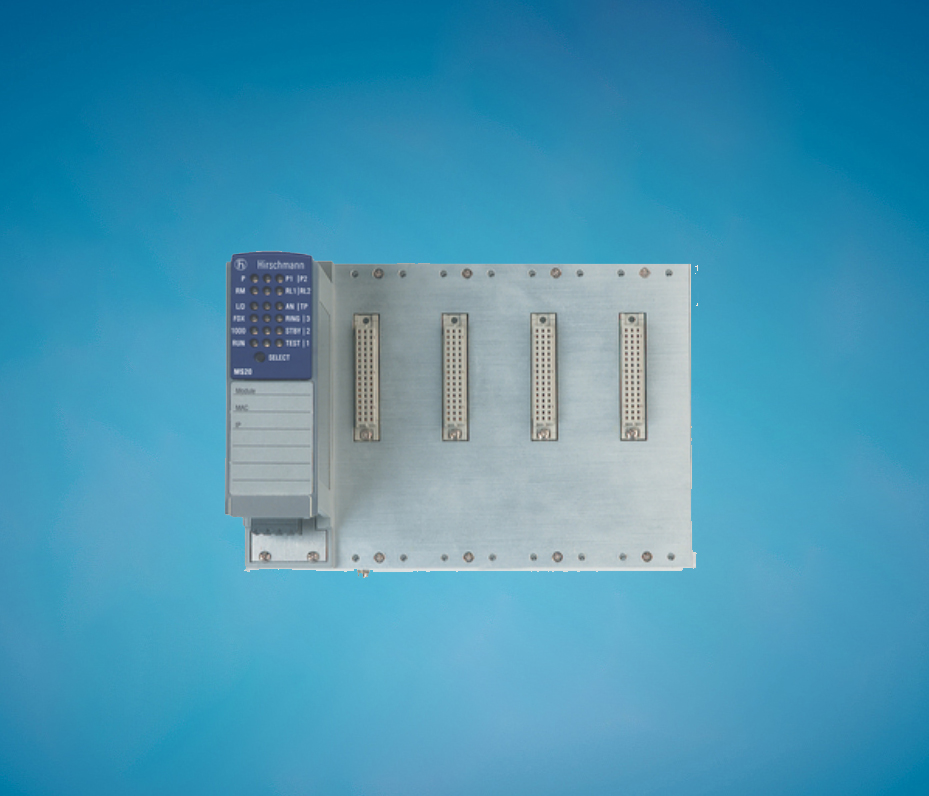

型號 MS20-1600SAAEHC
訂貨號： MS20-1600SAAEHC

 符合 IEEE 802. 3標準的以太網/快速以太網交換機，模塊化，可網管，卡軌安裝，
 存儲轉發交換模式，無風扇設計， 二層交換增強版軟件
產品描述
端口類型和數量 快速以太網端口:16, 千兆以太網端口:0

其他接口
電源/信號觸點 1 個 4針插入式端子塊
V24接口 1 x RJ11 口
USB接口 1 x 連接自動配置適配器 ACA（ACA21-USB）
網絡規模-串聯數量
線形-/星形拓樸結構 任意
環型結構（HIPER-Ring） 最多50臺（環網自愈時間 < 0.3 sec.）

電源要求
工作電源 24VDC（18-32）V
24VDC時消耗電流 500mA
48VDC時消耗電流 325mA
功耗 Btu (IT) h 41

軟件 串口，web界面，SNMP v1/v2，HiVision，文件傳輸 SW HTTP/TFTP
管理
 LEDs，日志文件，系統記錄，信號觸點， RMON（統計，歷史，警報事件），
診斷
配置 端口鏡像，拓?fù)浒l(fā)現802.1AB
 命令行界面（CLI），TELNET，BOOTP，DHCP，DHCP option B2，HiDiscovery，
 自動設置適配器（ACA21-USB），監察設置，
安全 端口安全（基于MAC和IP），SNMP V3（無加密）
冗余功能 HIPER-Ring（環型結構），MRP (IEC 環型功能),RSTP 802.1w，冗余網絡/環耦合，dual-homing,
 冗余24V電源，冗余信號觸點
過濾 QoS 4個隊列，優先級（IEEE 802.1D/p），VLAN（IEEE 802.1Q），共享VLAN 學習，
 多播（IGMP snooping/querier）,多播偵測未知多播，廣播限制器，快速老化，
工業概況 兼容EtherNet/IP 和 Profinet 協議， 通過軟件工具自動化配置和診斷， 例如：STEP 7 ，或Control Logix
實時 SNTP 服務器 , 支持 PTP / IEEE 1588 （通過介質模塊），
流量控制 流量控制 802.3x, 端口優先 802.1D/p,
 優先（TOS/DIFFSERV）
預設 標準

環境條件 0°C ~ +60°C
工作溫度
儲藏/運輸溫度 -40°C ~ +70°C
相對濕度（無凝結） 10% ~ 95%
平均無故障工作時間MTBF 36.5年
機構結構
尺寸 ( W X H X D ) 202 x 133 x 100 (使用 48V 模塊時，深度為 140)
安裝 DIN Rail
重量 880 g (使用 48V 模塊時，重量為 970g)
保護等級 IP 20

機械穩定性
IEC 60068-2-27 抗沖擊標準 15g, 11ms duration, 18 shocks
IEC 60068-2-6 抗振動標準 1 mm, 2 Hz - 13.2 Hz, 90 min.; 0.7g, 13.2 Hz -
 100 Hz, 90 min.; 3.5 mm, 3 Hz - 9 Hz, 10
 cycles, 1 octave/min.; 1g, 9 Hz - 150 Hz, 10
 cycles, 1 octave/min.

EMC 防干擾特性
EN 61000-4-2 防靜電 (ESD) 6 kV 接觸放電, 8 kV 空氣放電
EN 61000-4-3 電磁場 10 V/m (80 - 1000 MHz)
EN 61000-4-4 瞬時高壓 (burst) 2 kV 電源線, 1 kV 數據線
EN 61000-4-5 浪涌電壓 電源線: 2 kV (line/earth), 1 kV (line/line), 1 kV
 data line
EN 61000-4-6 防傳導 3 V (10 kHz - 150 kHz), 10 V (150 kHz - 80
 MHz)
EMC 防輻射
FCC CFR47 Part 15 FCC CFR47 Part 15 Class A
EN 55022 EN 55022 Class A
認證
工業控制設備安全 cUL 508
危險場所 cUL 1604 Class1 Div 2
Germanischer Lloyd 可選
變電站 可選
鐵路規范 可選
配套設備和附件
配套設備 設備, 端子塊, 操作手冊,
附件(另購) 卡軌電源RPS 30, RPS 80 EEC或 RPS 120 EEC , 自動設置適配口（ACA21-USB）
 HiVision 網絡管理軟件，19 ”安裝機架
