產品簡介
Modicom3202系列通信管理機是武漢邁威針對工業現場數據采集、通信管理領域自主研發的一款工業級通信管理機產品，是一款小體積、低功耗、內嵌Linux操作系統的計算機平臺，該系列產品采用主頻454MHz的高性能低功耗嵌入式ARM9芯片，基于邁威Medip-X2平臺設計。Modicom3202系列產品支持2路百兆以太網電口，2路RS232/RS485工業串口，產品采用工業級寬溫高性能可靠設計，是工業控制、通信管理、智能調度、樓宇自動化、節能系統等應用的理想選擇。
產品特點
■ 高速硬件處理平臺
產品配套高速嵌入式CPU，搭載128MB DDR2 RAM和64MB Nor Flash，可擴展TF卡，滿足大部分工業現場數據處理的運算要求以及存儲需求。
■ 專為工業現場通信處理應用設計
產品配套接口豐富，除了附帶常規以太網接口和工業串口，還可擴展工業標準的CAN接口，解決了工業現場通信接口繁多的采集方案的不足，產品采用小巧的標準工業導軌式安裝，方便現場快速安裝調試，整機的低功耗設計滿足工業現場設備供電以及解決設備發熱問題，內置多通信協議，支持標準Modbus通信，支持?jǐn)?shù)據存盤，可以作為協議轉換網關使用。
■ 工業級設計，適應惡劣環境
設備提供嚴苛的-40℃~85℃寬溫范圍，電源支持過流過壓保護，通信接口設計均符合工業現場的隔離、耐壓等方面的設計要求，能夠適應各種惡劣工作環境的穩定運行。
硬件規格
|
系統
|
CPU
|
Freescale i.MX287 ARM CPU，454MHz
|
Memory
|
DDR2 128MB
|
Flash
|
64MB Nand Flash
|
SD Socket
|
8G
|
Operating System
|
Linux 2.6.35.3
|
接口
|
以太網
|
10/100Mbps×2，RJ45電口或光口可選
|
|
工業串口
|
串口數量：2個
串口形式：3.5mm 5Pin工業端子
串口類型：RS232或RS485
串口速率：1200~115200bps
數據格式： 8位數據
停止位：1位
校驗位：無校驗
|
工業CAN口
|
CAN口數量：2個
接口形式：3.81mm 間距工業端子
標準：CAN 2.0 B
通信速率：5K~1Mbps
保護：2.5KVDC光電隔離保護
|
電源接口
|
5.08mm 6Pin工業端子
|
管理接口
|
1個，RJ45，RS-232 ，115200bps，N，8，1
|
面板功能及指示燈
|
指示燈
|
電源指示燈、運行指示燈、網口指示燈、串口指示燈
|
撥碼開關
|
預留 |
復位按鍵
|
RESET復位
|
電源供電
|
供電電壓
|
DC12V、DC24V、DC48V
|
整機功耗
|
＜3W
|
工作環境
|
工作溫度
|
-40℃~85℃
|
存儲溫度
|
-40℃~85℃
|
相對濕度
|
5%~95%（無凝露）
|
機械結構
|
外殼
|
IP40防護等級，鋁合金外殼
|
安裝尺寸
|
144mm×97mm×33mm（長×深×寬），導軌安裝
|
軟件規格
文件系統
|
JFFS2
|
協議棧
|
TCP、UDP、IPv4、SNMPv1/v2、ICMP、ARP、HTTP、DHCP、NTP、NFS、SMTP、Telnet、FTP、TFTP等
|
網絡安全
|
支持硬件加密
|
終端服務器
|
Open SSH
|
文件服務器
|
允許用戶訪問文件和資源
|
看門狗服務
|
支持
|
配置和測試
|
邁威Modicom View管理平臺，提供自定義圖形化系統界面管理功能
|
| 應用開發軟件 |
邁威自主研發Medip X2 平臺服務 |
| 通信規約 |
Modbus通信協議支持，OPC支持
|
質保
|
保修期
|
3年
|

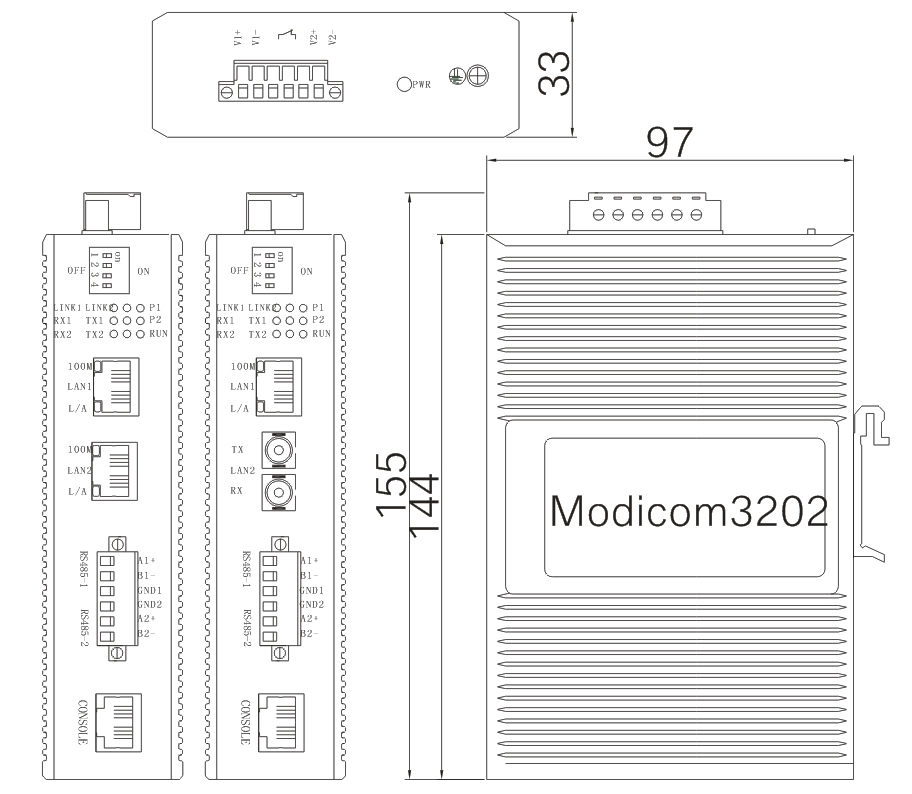

外形尺寸
訂單信息
|
|
Modicom3202-2D485-DC12
|
2路10/100M以太網+2路RS485口
|
Modicom3202-2D232-DC12
|
2路10/100M以太網+2路RS232口
|
Modicom3202-S-SC20-2D485-DC12
|
1路100M以太網光口+1路10/100M以太網電口+2路RS485口
|
Modicom3202-S-SC20-2D232-DC12
|
1路100M以太網光口+1路10/100M以太網電口+2路RS232口
|
Modicom3202-M-SC02-2D485-DC12
|
1路100M以太網光口+1路10/100M以太網電口+2路RS485口
|
Modicom3202-M-SC02-2D232-DC12
|
1路100M以太網光口+1路10/100M以太網電口+2路RS232口
|
Modicom3202-2S-SC20-2D485-DC12
|
2路100M以太網光口+2路RS485口
|
Modicom3202-2S-SC20-2D232-DC12
|
2路100M以太網光口+2路RS232口
|
Modicom3202-2M-SC02-2D485-DC12
|
2路100M以太網光口+2路RS485口
|
Modicom3202-2M-SC02-2D232-DC12
|
2路100M以太網光口+2路RS232口
|
|
訂單型號說明
|
光口說明
|
- S表示單模光口，M表示多模光口，前綴數字表示光口數量
- SC/FC/ST接口類型可選
- 傳輸距離可選60~80km
|
工業串口
|
- RS232：標配2路RS232工業串口；
- RS485：標配2路RS485工業串口；
|
電源
|
DC12：標配DC12V直流隔離單電源；
DC24：標配DC24V直流隔離單電源；
DC48：標配DC48V直流隔離單電源；
|
