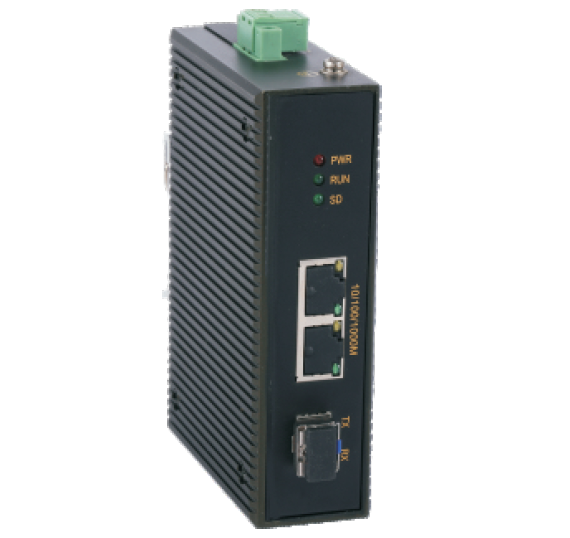

產品簡介
武漢邁威MIEN1203系列非網管型工業以太網交換機，是專為工業高速通信網絡應用而設計開發的通信產品。此非網管型以太網交換機為靈活多變的工業應用需求，提供了一種高端工業以太網通信解決方案，使工業通信更加順暢、更加可靠、更加快速，滿足客戶為提高附加值應用而不斷創新的需求。MIEN1203 是1 個100Base-FX 光纖接口和2個10/100M自適應電口的高性能工業級以太網交換機。
產品特點
■ 應用方式多變
可以用于即插即用的簡單應用方式，也可以用于復雜的網絡管理的方式，滿足用戶多方面的需求。所有的電口支持自動協商、Auto-MDI/MDI-X等功能。
■ 工業級應用設計
設備標準卡規式安裝，能適應惡劣工作環境，工作溫度：-40℃~85℃，相對濕度：5%~95%（無凝露）
| 技術參數 |
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)
|
| 交換屬性 |
| MAC地址 |
1K |
| 背板帶寬 |
0.6Gbps |
| 包轉發率 |
0.45Mpps |
| 交換延遲 |
<5μs |
| 接口 |
百兆接口
|
數量：3個
|
接口形式：1×9固定光口（單/多?？蛇x， SC/FC/ST接口可選）或RJ45百兆電口
|
接口速率：100Base-FX（光口）、10/100M自適應電口
|
電源端子
|
5.08mm間距插入式端子
|
| 傳輸距離 |
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
多模光纖
|
百兆多模：1310nm，2km
|
單模光纖
|
百兆單模：1310nm，20/40km；1550nm，60/80km
|
| LED指示燈 |
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
電源狀態指示燈：PWR
|
| 電源指標 |
輸入電壓
|
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~264V寬壓范圍）
支持DC12~48V、DC48V可選 |
| 整機功耗 |
＜5W@滿載
|
| 過載保護 |
支持 |
| 反接保護 |
支持 |
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
外殼
|
IP40防護等級，鋁合金外殼
|
安裝
|
標準35mmDIN卡軌式
|
尺寸
|
33.0mm*144.0mm*80.0m (W×H×D)
|
| 行業標準 |
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
震動
|
IEC60068-2-6
|
| 質保 |
保修期
|
5年
|
認證
|
CE、FCC、RoHS
|

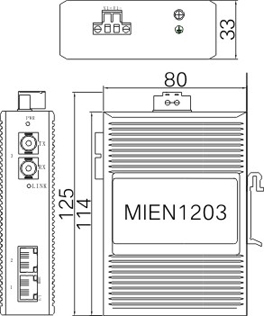

外形尺寸
訂單信息
|
MIEN1203-F-AD220
|
1個百兆光口+2個百兆電口，標配單電源AC/DC220V
|
訂單型號說明
|
F（表示百兆光口類型，后接接口類型及傳輸距離）
SC/FC/ST接口類型可選
傳輸距離支持0~80km可選
|
- S-SC20：百兆光口，單模1310nm，20km傳輸距離；
- M-SC02：百兆光口，多模1310nm，2km傳輸距離；
- 接口類型支持SC/ST/FC可選;
- 傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選；
- 例如： S-SC40:1個單模SC光口，傳輸距離為40km
|
AD220
|
- AD220：標配交直流通用單電源；
- DC48: 直流雙輸入電源DC48V
- 直流雙輸入電源DC12-48V
|
例如：MIEN1203-S-FC20-AD220: 1個百兆單模FC光口，傳輸距離20km，2個百兆電口，單電源AC/DC220V
|
