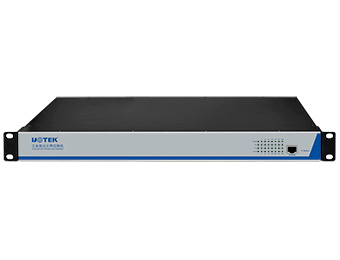

產品名稱： 萬兆三層網管型以太網交換機

規格型號： UT-63424G系列

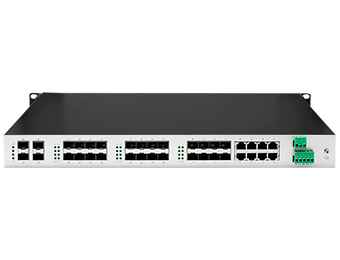

支持16路千兆SFP網絡接口（或16路千兆以太網接口）+4路10Gbps SFP+接口+8路千兆光電復用Combo口

10Gbps SFP+接口支持萬兆/千兆，1000 Base X支持百兆/千兆

支持IGMP Snooping/MLD Snooping過濾多播封包

支持IEEE 802.1Q VLAN便于簡易網絡規劃

支持QoS 的8個隊列映射增加網絡穩定性

支持STP/RSTP和MSTP網絡冗余

支持SNMPv1/v2v3，確保網絡安全管理

支持鏈路聚合（靜態匯聚/LACP），優化網絡帶寬

支持訪問控制列表（ACL）增強靈活度及網絡管理安全性

支持端口鏡像功能，便于在線調試

支持端口限速\廣播風暴抑制\組播風暴抑制\未知單播風暴抑制

支持3層交換功能（靜態路由/Rip/OSPF/VRRP）

支持電源，端口異常狀態繼電器輸出告警功能

支持寬溫工作，工作溫度范圍為：-40℃~75℃

支持IP40防護，無風扇，工業級，機架式安裝設計

UT-63424G系列是款高性能，高性價比的網管型萬兆工業以太網三層交換機。該系列包括兩款產品型號，可提供16路千兆SFP網絡接口（或16路千兆以太網接口），4路萬兆SFP+接口以及8路千兆光電復合接口，不僅增加了帶寬，提高了網絡數據的通訊，而且非常適合大規模工業網絡的應用。該系列產品支持多種二層軟件特性（端口鏡像、VLAN、端口匯聚、igmp、QoS、stp/Rstp/Mstp等）和基本IPv4/IPv6三層路由協議（靜態路由/Rip/OSPF/VRRP），為用戶提供了完善的解決方案，更好的為工廠自動化，智能交通，視頻監控等工業應用領域構建大型局域網絡提供更多選擇方案。

規格參數

協議標準

標準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、

          IEEE802.3ab、IEEE802.1Q、IEEE802.1p、IEEE802.1D、

          IEEE802.1W、IEEE802.1s、IEEE802.3ad、

          IEEE802.1x、IEEE802.3ae

協議：ARP、ICMP、TCP、HTTP/HTTPS 、Telnet、

          STP/RSTP/MSTP、LLDP、IGMP、SNMPv1/v2c/v3，

          DHCP Server、NTP、SSH、IPV6、LACP、VLAN

三層交換技術：靜態路由、RIP V1/V2、OSPF、VRRP支持路由器冗余

流控：IEEE802.3x 流控、背壓式流控

接口

光纖接口：100/1000BaseX，SFP(接口）

                  1G/10Gbps SFP+(萬兆SFP口)

RJ45接口：10/100/1000Base-T(X)端口，MDI/MDI-X自適應

Console口：串口調試(RJ45接口)

告警端口：3PIN接線端子，繼電器告警信息輸出

傳輸距離

超五類雙絞線：100m

光纖模塊

單模：1310nm   20/40/60Km

          1550nm   80/100/120Km

多模：1310nm   2Km

交換性能

百兆轉發速率：148810pps

千兆轉發速率：1488100pps

萬兆轉發速率：14881000pps

傳輸模式：存儲轉發

MAC地址緩存：16K

MAC緩存大小：12M

主機單播路由表：1024（IPV4），512（IPV6)

網段單播路由表：512（IPV4/IPV6）

背板帶寬：128G

電源需求

輸入電壓：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC)

本設備選用單電源輸入，可選雙電源冗余輸入

功耗

UT-63424G-16GP8GB-4XGP-BNA：

空載功率：14.5W

滿載功率：39W(Combo口為光口)

UT-63424G-16GT8GB-4XGP-BNA：

空載功率：10.3W

滿載功率：24W(Combo口為光口)

機械特性

外殼：IP40防護安裝

重量：3.5kg

安裝方式：機架式安裝

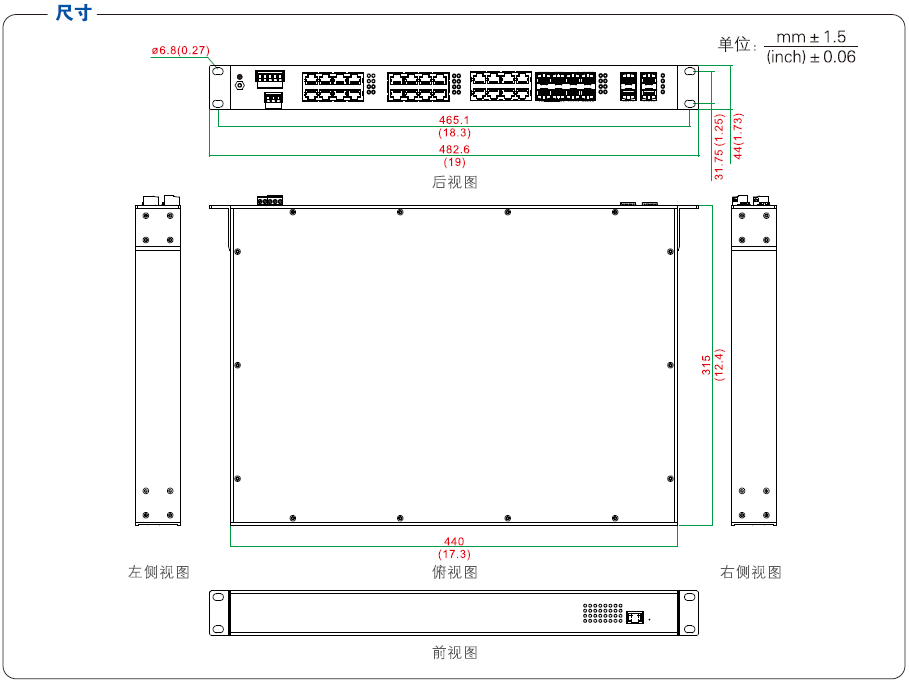

機械尺寸

尺寸（W×H×D）: 440mm×44mm×315mm

工作環境

工作溫度：-40℃ ~75℃

存儲溫度：-40℃ ~85℃

相對濕度：0~95%（無凝露）

行業標準

EMI：FCC Part 15，CISPR (EN55022) class A

EMS：

IEC(EN)61000-4-2(ESD)

IEC(EN)61000-4-3(RS)

IEC(EN)61000-4-4(EFT)

IEC(EN)61000-4-5(Surge)

IEC(EN)61000-4-6(CS)

IEC(EN)61000-4-8

IEC 60068-2-27(Shock)

IEC 60068-2-32(Freefall)

保修期：5年
