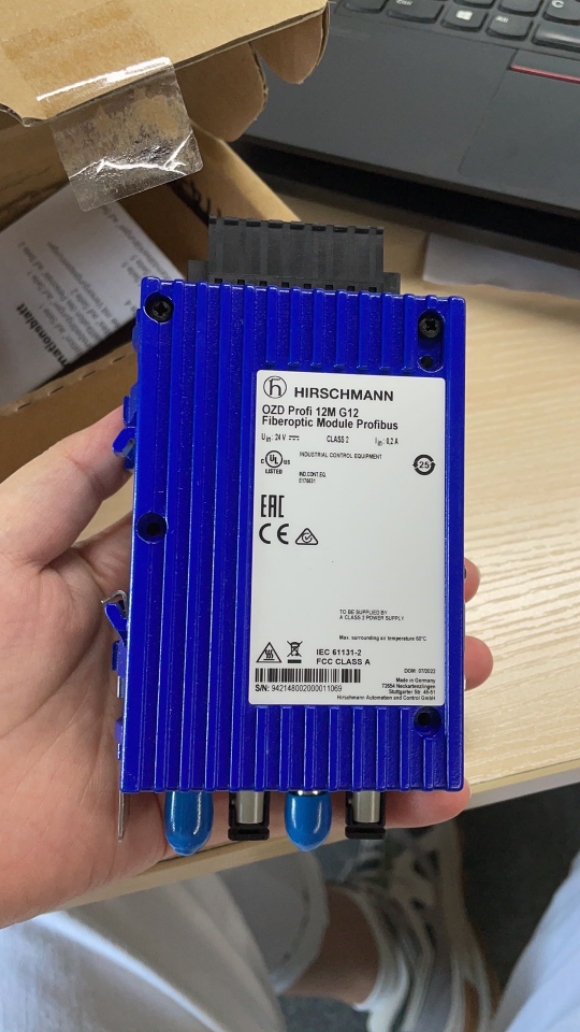

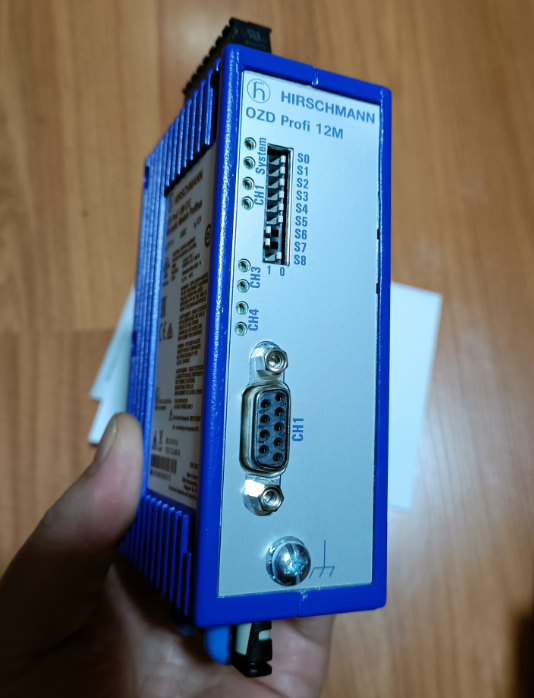

赫斯曼現場總線收發器OZDProfi12MG12
產品編號：2020827122343
產品價格：￥
產品描述：赫斯曼現場總線收發器OZDProfi12MG12
|
|
|
產品介紹
OZD Profi 12M G12 - 新一代：用于 PROFIBUS 現場總線網絡的電氣/光學接口轉換器；中繼器功能；用于石英玻璃 FO；防爆區 2（1 類，2 區）認證
| 類型： |
OZD Profi 12M G12 |
| 端口類型及數量： |
2 x 光學：4 個插座 BFOC 2.5 (STR)；1 x 電氣：Sub-D 9 針，母，針?lè)峙浞?EN 50170 第 1 部分 |
| 信號類型： |
PROFIBUS（DP-V0、DP-V1、DP-V2 和 FMS） |
| 信號觸點： |
8 針接線端子，螺釘安裝 |
| 多模光纖 (MM) 50/125 μm： |
3000 m，13 dB 鏈路預算，860 nm；A = 3 dB/km，3 dB 儲備 |
| 多模光纖 (MM) 62.5/125 μm： |
3000 m，15 dB 鏈路預算，860 nm；A = 3.5 dB/km，3 dB 儲備 |
| 多模光纖 HCS (MM) 200/230 μm： |
1000 m，18 dB 鏈路預算，860 nm；A = 8 dB/km，3 dB 預留 |
| 多模光纖 POF (MM) 980/1000 μm： |
- |
| 工作電壓： |
18 ... 32 VDC，典型值。24 伏直流 |
| 冗余功能： |
HIPER-Ring（環形結構），冗余 24 V 饋電 |
| 輸出電壓/輸出電流（pin6）： |
5 VDC +5%，-10%，防短路/10 mA |
| 儲存/運輸溫度： |
-40-+70°C |
| 尺寸（寬x高x深）： |
40 x 140 x 77.5 毫米 |
| 基礎標準： |
歐盟符合性、FCC 符合性、澳大利亞符合性 |
| 工控設備安全： |
cUL61010-2-201 |
| 危險場所： |
ISA 12.12.01 1 類分區。2、ATEX 2 區 |
| 供貨范圍： |
設備，啟動說明 |
描述
OZDProfi12MG12是hirschmann電/光接口轉換器，PROFIBUS現場總線網絡，中繼器功能，適用石英玻璃光纖和塑包光纖，
符合Ex-zone2(Class1,Div.2)認證
端口類型和數量2個光口：BFOC2.5接口（STR),1個電口：DB9孔座，針腳定義符合EN50170part1標準
型號OZDProfi12MG12
訂貨號942148002
電源/信號觸點5引腳端子，安裝螺釘
網絡規模 - 電纜長度
多模光纖(MM) 50/125 μm 3000 m 13 dB link budget at860nm;A=3dB/km,3dBreserve
多模光纖(MM)62.5/125μm 3000m15dBlinkbudgetat860nm;A=3.5dB/km,3dBreserve
塑包多模光纖(HCS)200/230μm 1000m18dBlinkbudgetat860nm;A=8dB/km,3dBreserve
電源要求
工作電壓18~32VDC,典型24VDC
電流消耗最大200mA
功率消耗4.8W
環境條件
工作溫度0oC~+60oC
儲存運輸溫度-40oC~+70oC
相對濕度（非冷凝） 10%~95%
機械結構
外形尺寸(WxHxD) 40mmx140mmx77.5mm
安裝方式卡軌安裝
重量500g
防護等級IP40
|
