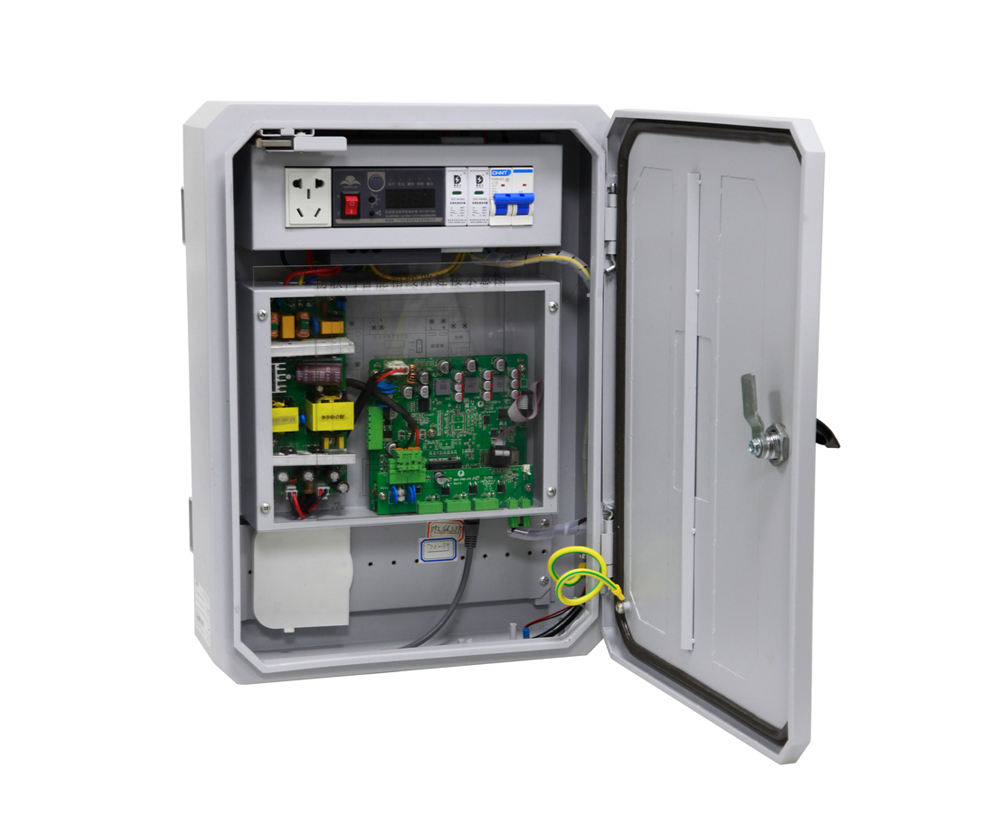

ONV-IoT9000-TX系列智能通信箱
產品編號：2021713121356
產品價格：￥
產品描述：ONV-IoT9000-TX系列智能通信箱
|
|
|
產品介紹
產品概述
ONV-IoT9000-TX系列智能通信箱，是ONV自主研發生產的一款功能性強、使用安裝簡單的智能網絡傳輸及電源控制系統。該通信箱由4電2光的L2+網管工業交換機為核心，可提供豐富的工業網管功能，同時提供多組可遠程監測和控制DC電源/PoE供電輸出。雙上聯光口設計，能實現多種拓撲結構的光纖傳輸及環網組網（生成樹和ERPS環網）。輔以高穩定性的電源控制與防雷保護，支持云平臺集群化管理與運維?？捎糜诠财桨渤鞘斜O(jiān)控、通信行業基站、一體化機房及其他有相應監控需求的場景，提高無人值守站點的可靠性。廣泛應用于平安城市、智慧交通、雪亮工程、道路卡口監控、市政設施與環境管理、自然災害監測監控、水利設施監測監控、通信基站監控在內的智慧安防物聯網等項目建設。
產品特點
▲ 內置防雷模塊、空氣開關，輸入電壓數值檢測，提供輸入電壓過壓/欠壓報警提示，雷擊次數計數指示。
▲ 集中供電,自動重合閘，電壓短路跳閘時，自行恢復供電：支持不少于1組AC220V電源輸出，3組DC12V可控輸出
▲ 支持遠程PoE供電及管理,減少線路連接，提升產品安全，提供多路UTP網絡連接,光纖連接,鏈路告警功能,配套光纖熔接盤及光纖適配器。
▲ 掉電檢測，箱內12VDC電源供電遠程監測，實時上報檢測結果，設備安裝位置查詢，通過云平臺及在線地圖，精準定位設備安裝位置。
▲ 通信箱內安裝機械鎖，開箱防拆報警功能，箱門被打開時，運維平臺主動告警提示。
▲ 網管數據支持以太網輸出，可通過光纖及物聯網傳輸模塊傳輸運維關鍵數據。
▲ 具有集中運維管理云平臺，通過管理平臺軟件，管理人員可實現對前端設備的管理，遠程實時查看前端設備運行情況，操作設備供電狀態；當前端設備出現異常時，通過聲光、彈窗等多種形式通知管理人員，并形成二維碼派工單，維護人員可以APP查看下派工單,及時進行故障排除。集中管理云平臺具有告警記錄、歷史運行記錄、故障統計分析報表、操作日志記錄功能。
產品創新點：
▲ 高端研發定制、自動重合閘防雷、工業級IP55防護、手機APP運維人員在線操作。
▲ 遠端中心管理平臺故障派單，設備在線管理、安全保護，開箱報警設計、集中化供電設計、高效預警機制，電壓電流、溫度檢測、漏水檢測，遠程PoE控制，遠程網絡控制與重啟等。
▲ 可以準確分辨電源供電是否穩定，輸出給攝像機的電源是否正常。并可以在機房遠程控制輸出的電源，對攝像機進行斷電、通電、重啟電源的操作。便于我們對前端設備進行維護。
▲ 當箱門意外打開或被破壞打開時，運維箱會及時上傳告警信息到機房管理中心平臺。

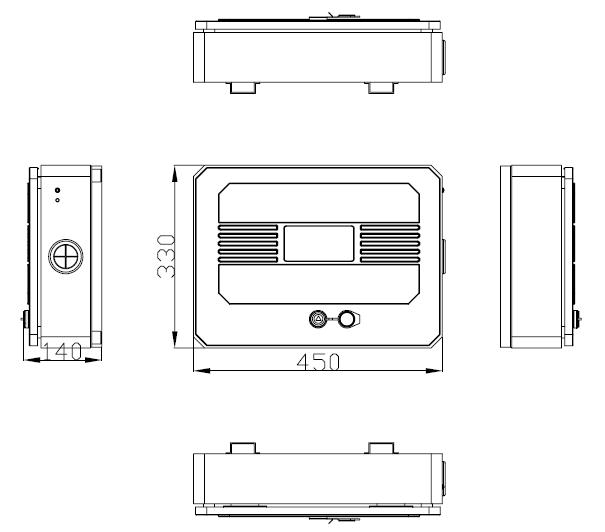

產品尺寸規格
包裝清單
包裝清單
|
物品名稱
|
數量
|
單位
|
物聯網智能通信箱
|
1
|
臺
|
快速使用指南
|
1
|
份
|
保修卡與合格證
|
1
|
份
|
說明：本產品默認不配套光模塊，如需選購，請參考配件產品信息。
|
智能通信箱系列型號配置明細（默認配置）
ONV-IoT9000-TX-HI
|
序號
|
型號
|
名稱
|
描述
|
1
|
IoT90-Box-TXX
|
精工機箱
|
1.2mm厚度鍍鋅鋼板精工機箱，尺寸：450*330*140mm
|
2
|
IoT90-175275-16A
|
高級自動重合閘
|
工作電壓：175-275VAC 50-60Hz,16A
|
3
|
IoT90-SPD-220AC
|
交流電源防雷器
|
1個電源防雷器：220Vmax:40kA
|
4
|
IoT90-4PoE-06
|
4路PoE供電網管傳輸單元
|
L2+網管型，4個10/100/1000Base-T PoE端口+2個100/1000Base-X SFP光口插槽
|
5
|
IoT90-Data-TXX
|
數據采集控制單元
|
具備3路DC12V 電源輸出采集與控制；
具備1路RS485數據接口；
具備1路箱門開關告警開關量接口；
|
6
|
IoT90-PWR-DC52/12
|
DC52V&12V雙輸出直流電源單元
|
DC52V/3A,120W輸出連接POE供電
DC12V/5A,60W輸出連接DC12V供電
|
7
|
IoT90-ODF2
|
2路光纖終端盒+適配器
|
尾纖跳線盤纖盒與接頭
|
8
|
IoT90-OMS
|
運維管理軟件
|
云平臺集成式管理平臺，由PC端與APP運維端組成
|
ONV-IoT9000-TX-SI
|
序號
|
型號
|
名稱
|
描述
|
1
|
IoT90-Box-TXX
|
精工機箱
|
1.2mm厚度鍍鋅鋼板精工機箱，尺寸：450*330*140mm
|
2
|
IoT90-175275-16A
|
高級自動重合閘
|
工作電壓：175-275VAC 50-60Hz,16A
|
3
|
IoT90-SPD-220AC
|
交流電源防雷器
|
1個電源防雷器：220Vmax:40kA
|
4
|
IoT70-SW4G2F
|
4電2光千兆網管傳輸單元
|
L2+網管型，4個10/100/1000Base-T 自適應電口+2個100/1000Base-X SFP光口插槽
|
5
|
IoT90-Data-TXX
|
數據采集控制單元
|
具備3路DC12V 電源輸出采集與控制；
具備1路RS485數據接口；
具備1路箱門開關告警開關量接口；
|
6
|
IoT90-PWR-DC12
|
DC12V輸出直流電源單元
|
DC12V/5A,80W輸出連接DC12V供電
|
7
|
IoT90-ODF2
|
2路光纖終端盒+適配器
|
尾纖跳線盤纖盒與接頭
|
8
|
IoT90-OMS
|
運維管理軟件
|
云平臺集成式管理平臺，由PC端與APP運維端組成
|
選配目錄
SFP光模塊選型表
名稱
|
型號
|
描述
|
單位
|
1.25G光模塊
|
ONV-2630
|
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。
|
只
|
ONV-2632
|
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。
|
只
|
ONV-2612-T
|
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。
|
只
|
ONV-2613-R
|
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。
|
只
|
ONV-2612-T-SC
|
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。
|
只
|
ONV-2613-R-SC
|
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。
|
只
|
電模塊
|
ONV-2633
|
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電）
|
只
|
|
